LevelJET Einbaumöglichkeiten
Mit dem US-Füllstandsregler LevelJET Standard kann berührunglos mittels Ultraschall einfach und ungefährlich der Inhalt von Heizöltanks oder Wasserzisternen - auch an schwer zugänglichen Stellen - ermittelt werden. Dazu wird der Sensorkopf einfach in einen freien Tankstutzen evtl. mit Adapter eingeschraubt oder in einer Wasserzisterne aufgehängt. Wichtig dabei ist nur, dass der Schallweg nicht durch Rohre oder die Tankgeometrie eingeschränkt ist. Die maximale Erfassungshöhe beträgt standardmässig bis zu 250 cm.

Montage in Heizöltanks
Die Installation in handelsüblichen oder kellergeschweißten Heizöltanks erweist sich in der Regel als unproblematisch, da diese überwiegend genorm sind. Zumeist steht ein freier Blindstopfen zur Verfügung, in den der Sensorkopf (G1" Normgewinde) eingeschraubt werden kann - evtl. ist ein Adapter auf größere Gewinde (im Baumarkt oder Sanitärhandel erhältlich) notwendig.

Montage in Wasserzisternen:
Der Sensor kann mit einer Montagekette in der Zisterne aufgehängt werden oder mit einer Rohrschelle (Sanitärfachhandel) am Rand befestigt werden.

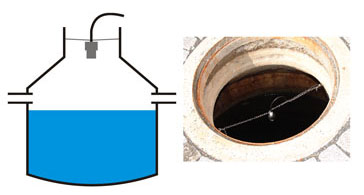

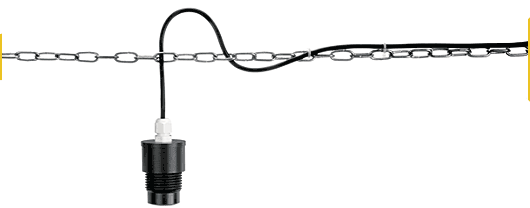

Sensormontage mit Kette

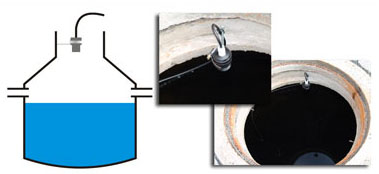

Sensormontage mit Schelle am Domrand

Zisterne mit Filter - Zulauf im Sensorbereich:
Auch bei extrem ungünstigen Verhältnissen ist der Einbau möglich, selbst wenn Filter, Zulauf, Rohre, Schwimmer, Kabel den Messbereich des Sensors stören (könnten). Dazu muss der Messimpuls des Sensors "geführt" werden - dies geschieht auf einfache Weise mit einem Rohr. Das Außenmaß des Sensors beträgt 38,4 mm und kann somit direkt in ein handelsübliches 40 mm PU-Rohr (in jedem Baumarkt günstig erhältlich) eingesteckt werden. Das Rohr sollte bis zum Zisternengrund reichen und in einem Stück sein. Wichtig ist lediglich, dass kurz vor dem Sensor ein kleines Entlüftungsloch gebohrt wird, um Unter- oder Überdruck im Rohr zu vermeiden.

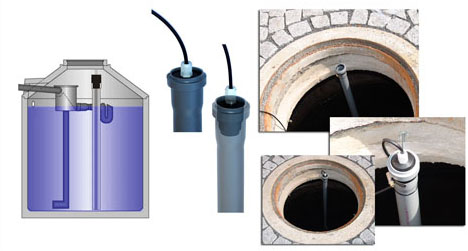

Sensormontage mit Schallführung durch PU-Rohr
